ジャイロスキャン(長野オートメーション)

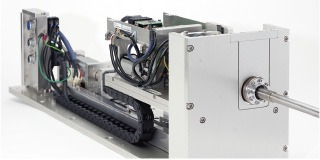

ジャイロスキャン_画像 引用元:長野オートメーション公式HP(https://www.nagano-automation.co.jp/sensor-business/gyroscan/)

ジャイロスキャンは、長野オートメーションが開発・製造するレーザースキャン方式の検査ユニットです。円筒状のワークに検査プローブを挿入し、回転するプローブから照射するレーザーで内面を画像化して、鋳巣や傷などの微細な欠陥を検出します。
目視での検査を自動化することで、検査工程の省力化や検査の正確性向上につなげられます。

ジャイロスキャンのおすすめポイント

ワークをセットするだけのシンプルな自動検査

ジャイロスキャンは、プローブを駆動するアクチュエータ(検査軸)を内蔵しているため、ワークを定位置にセットするだけで検査を始められます。
プローブが自動で焦点距離を調整しながら回転し、内面の欠陥を検出。駆動系と測定系があらかじめ組み合わされているので、簡単な操作で再現性の高い検査が可能です。搬送装置に組み込みやすい点も特徴です。

特許取得の可変焦点プローブ×16000rpmの高速スキャン

特許を取得した可変焦点タイプのプローブを採用しており、常に焦点の合った鮮明なデータを取得できます。最小検出サイズはφ0.05mm程度で、直径の異なる検査部分がある1つのワークも、プローブを交換せずにそのまま検査できます。
また、プローブは16000rpmで回転し、従来機の半分以下の時間でスキャンが完了します。

色ではなく「表面状態」で判定する安定した検査

ジャイロスキャンは、検査面の「色」ではなく「状態」をもとに判定します。最小スポット径33μmのレーザーで表面状態を点ごとに取得し、256階調のデータに変換して異常部を検出する仕組みです。
ロット違いなどによる色合いの変化に影響されにくく、キズや鋳巣を目立たせるための光源も不要なため、設置環境に左右されにくい安定した検査が行えます。

ジャイロスキャンでできる検査

鋳巣検査

エンジンボアやシリンダライナ、マスターシリンダ、バルブボディ、ピストンなど、自動車部品をはじめとする円筒状部品の内面にある鋳巣を検出します。
目視では確認しにくい円筒内面の検査を自動化できるため、検査工程の省力化につながります。

切粉・異物混入検査

加工後の円筒内面に、切粉や異物が残っていないかを検査できます。
プローブが回転しながら移動し、内面全体をレーザーでスキャンするため、円筒内面の状態を展開画像として確認しながら判定できます。

溝・面取り加工の
有無検査・溝幅測定

溝加工や面取り加工が施されているかどうかの有無検査に対応しています。
加工うねり不良の検出や、加工幅(溝幅)の測定も可能なため、加工工程の品質確認に活用できます。

ジャイロスキャンの検査の流れ

ジャイロスキャンでの検査は、次の4ステップで行われます。

  1. ワークを定位置にセットする
  2. プローブが回転しながらワーク内面を検査する
  3. 検査後、プローブが元の位置に戻る
  4. 内面の展開画像が表示され、OK/NGを判定する

検査画面では、複数のアルゴリズムを組み合わせて傷や鋳巣などを検出し、欠陥の大きさや密集度から総合的にOK/NGを判定します。同一エリアに複数の検査ロジックを併用することも可能です。
検出した欠陥の個数・面積・長さ・位置などの情報を出力でき、画像保存機能も備えているため、検査データのトレーサビリティにも活用できます。

検査ユニットだけじゃない!
検査装置をまるごと依頼できる製作会社を紹介

検査ユニットの販売だけでなく、検査装置全体をワンストップで依頼できる機械製作会社を紹介しています。

ジャイロスキャンのスペック概要

製作会社 長野オートメーション株式会社
検査精度(最小単位) φ0.05mm程度
※検査面の状態によって異なります(高機能タイプでの検出能力)
用途(検査対象) 主に自動車部品などの円筒内表面
対象ワーク内径 φ2mm~φ320mm
検査項目 鋳巣、割れ、傷、切粉、異物、溝加工有無、面取り加工有無、
加工うねり不良、加工幅(溝幅)測定 等
検査方式 レーザースキャン方式(可変焦点プローブ)
出力情報 欠陥の個数・面積・長さ・位置 等
回転プローブ径 1.0mm、1.5mm、3.2mm、4.6mm、8.0mm、13.2mm、23.0mm
最大検査長さ 200mm
※対象ワーク内径によって異なります
最小画素分解能 25μm×25μm/pix
※ワーク内径と検査長によって異なります
最小レーザースポット径 33μm
回転数 16000rpm
ワーク位置決め精度 ±0.1mm~±0.5mm
※ワークの内径と要求精度によって異なります
据付方向 全方向可
外部入出力 D-sub25ピン
Ethernet接続による各種PLCとのデータ連携可
本体寸法・重量 180mm×210mm×620mm、15kg
電源 単相100V 50/60Hz 5A
レーザークラス クラス2
その他機能 画像保存機能、自己診断機能

※2026年11月12日時点で長野オートメーション公式サイトに掲載されている仕様です。仕様の詳細や個別ワークへの対応可否は、製作会社へお問い合わせください。

製作会社・長野オートメーションについて

長野オートメーションは、長野県上田市に本社・工場を構えるFA装置メーカーです。1981年の創業以来、生産ラインや自動化装置をお客様の要望に合わせてオーダーメイドで設計・製作しており、自動車や電池、スマートフォン、航空機部品など幅広い分野の装置づくりに携わっています。
「できない」ではなく「どうすればできるか」を考える姿勢を技術の根幹に据え、工法の研究開発から取り組んでいるのが特徴です。2017年には、経済産業省より「地域未来牽引企業」に選定されています。
センサー事業では、ジャイロスキャンのほか、非接触で内径の深さや側壁を測定できるレーザー測長機器「グローブスキャン」も展開しています。

長野オートメーションの基本情報

会社名 長野オートメーション株式会社
所在地 長野県上田市下丸子401
対応実績 貼り合わせ装置、電池製造設備、専用加工機・工作機械、レーザー欠損検査、画像処理など
