チューブ内面検査装置（アイ・ピー・システム）

ディープインサイトカメラが搭載されており、1/2000秒という高速シャッターを用いて撮像が可能です。上端から下端まで焦点の合った画像が撮影でき、より細かな傷・汚れ・異物などをチェック。カメラ自体は垂直に対し15度傾けて設置されており、光量が少ない光学条件でも綺麗に撮影できるような環境を構築できます。

画像処理に関して、求める機能などは状況によって異なるでしょう。アイ・ピー・システムでは3つの画像処理装置をラインナップしています。Xeon複数の2M～5Mカメラ検査を高速処理できる「高機能画像処理装置」、円形の容器専用機で高速ラインにも適用している「専用画像処理装置」、独自のアルゴリズムによって印刷検査などカラー処理を高速かつ高精度で処理できる「ラインカメラ処理装置」です。

画像処理において照明装置は非常に大切なポイントです。アイ・ピー・システムでは画像処理用LED照明の販売サイト「LEDtempo」を展開。ライン照明・キュービックドーム・面発光LED照明・ドーム照明などを取り扱っています。複数の照明装置を工夫することで理想的な撮影環境を整えられるでしょう。高性能なタイプからリーズナブルなタイプまで幅広く取り扱っています。

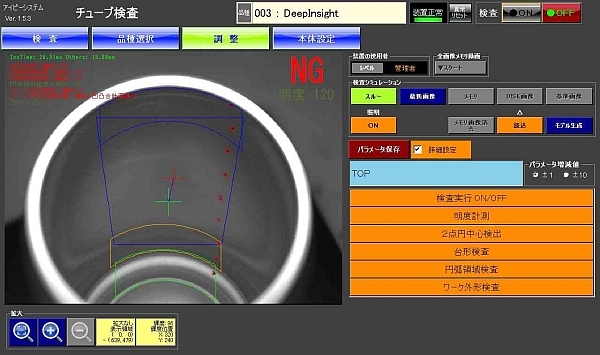

先端部分が円形のように変形している形であっても、検査ソフトが自動的に境界領域を認識することが可能です。検査ウインドウは境界に合わせて自動で追従できる「フリーエッジ追従機能」が搭載されています。

専用のアルゴリズムを組み込んでいるため、パラメータ調整も非常に簡単でオペレーターも容易に操作しやすいでしょう。経験の浅いオペレーターでも簡単に検査がしやすくなります。

ワーク口径の変更に伴って、カメラの位置を平行に微動調整し、検査ソフトのなかの登録された品種を選択するだけです。煩わしい手間もかかりません。
