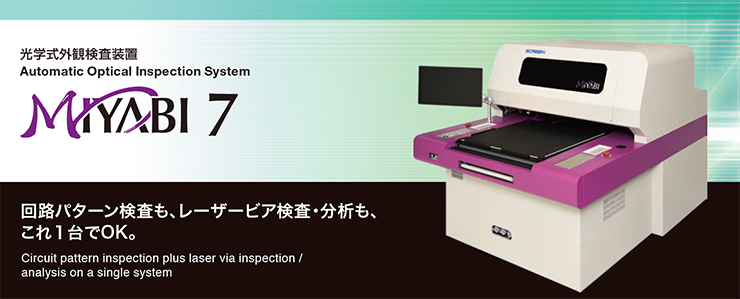

MIYABI 7（SCREEN PEソリューションズ）

MIYABI 7には、「CU-9000」と呼ばれるセットアップステーションが搭載されており、エンドユーザーの指示書内容を入力するだけで検査条件を自動的に最適化できます。
レシピ選択など、その他の操作を含めても15分程度でセットアップが完了するため、無駄な時間をかけずに装置を使い始められます。

MIYABI 7は、SCREEN PEソリューションズが自社開発した多角ラインドーム型照明機能が備えられており、赤色光源、青色光源、近赤外光源など様々なパターンの光を認識できます。
これによって、従来の検査装置では認識が困難とされていた基板に関しても、ムラのない良好な検査を実施できるようになりました。

MIYABI 7には専用の分析ツールが付いており、基板に合わせてチャート分析や画像分析など各種分析が可能で、分析結果はCSVで出力・印刷できます。
これらの分析ソフトを活用して、穴ズレやスケーリングなどの結果を分析し、製造プロセスの改善に役立てられます。

スルーホールは、電気部品や電線をプリント基盤に実装するために、基盤に穴を開けてその内側に同めっき加工を施したものです。
MIYABI 7は、サブピクセル単位の測長検査によってスルーホールに穴ズレや測長検査といった異常が発生していないかを検出できます。

レーザー光の力を使ってビルドアップ基板に空けた穴はレーザービアと呼ばれます。
MIYABI 7にはレーザービア専用のロジックが搭載されているため、トップ径が60μmクラスの極小レーザービアであっても、ビア底の異常検出のパターンに合わせた検査が可能です。

MIYABI 7には「Pad & Line Feature検査機能」という新開発機能が搭載されています。
これによって、電子回路上のパッド幅やライン幅、角部などに細りや太りが発生していないかを検出できます。
検査条件ごとに個別のパラメーターを設定できるため、精度の高い欠陥検査が可能です。
