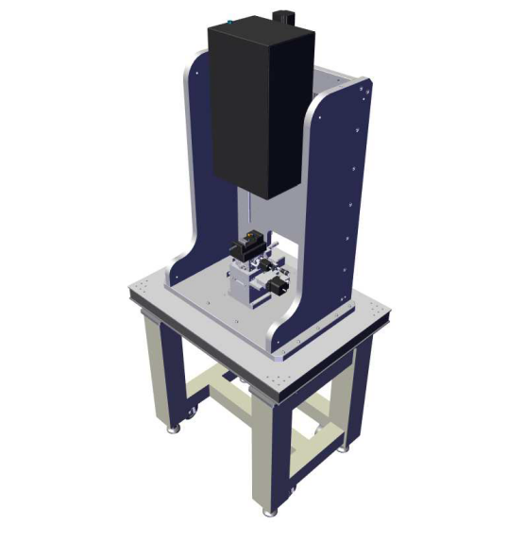

内面検査装置 OptoComb HS（オプトコム）

オプトコムの「内面検査装置 OptoComb HS」は、オプトコムの主力商品である光コム3次元センサーと45度ミラーを組み合わせることで、独自の同軸構成を活用して円筒形ワークの内部の高精度測定を可能とした検査装置です。
ワークの内部の状態や品質、構造などをスムーズに検査します。

OptoComb HSはワーク内へレーザーを専用ミラーで反射させながら投射し、さらにミラーを搭載したスピンドルを回転させつつ移動させることで全周をシームレスにチェックします。
検査データの測定にかかる時間は数秒となっており、迅速な内面検査を行えることも強みです。
なお、ロボットアームと併用することで、複数面の検査についてもシステム設計を相談することが可能です。

OptoComb HSの強みとして、単に円筒ワーク内の凹凸や傷・バリ、段差の深さなどをレーザースキャンで数値化するだけでなく、それをオプトコム独自の技術によって3次元形状としてデータ化できることも見逃せません。
また、3次元形状データはさらにオプトコムの様々なソリューションと組み合わせることで、より複雑な形状のワークに関しても多様なニーズに合わせた自動検査システムを構築することが可能となります。

ワーク内にある様々な部位やパーツに関して、光コム3次元センサーを活用することで寸法を検査することができます。対応可能な内径は直径11mm～100mmとなっており、1種類のスピンドルユニットで全体をカバー可能です。

ワーク内にある傷や割れ、バリといった外観について検査できるだけでなく、実際の傷のサイズや割れの深さ、また円筒度や真円度といった要素に関して具体的な数値を測定・出力できることも強みです。

機械加工による変形や調整が行われたワークに対し、加工前後のデータを比較することで、容積の変化量や不良の有無を精密にモニタリングできます。
また、加工によって生じた不良や不具合についても同時に品質検査可能です。
