bitScanLP-3000（bitScan）

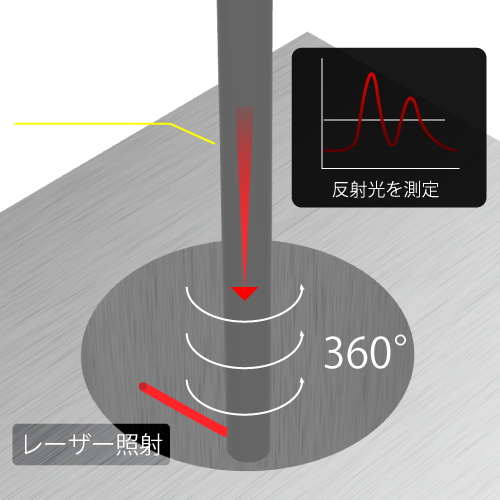

bitScanLP-3000はレーザー光を使って円筒ワークの内壁を撮影し、2D画像を出力するレーザー画像検査装置です。レーザー光が反射しやすい鏡面加工のアルミ素材やステンレス素材などはもちろん、白色アクリルや白色プラスチック、セラミックといった半透明の非金属素材など様々な対象も高出力レーザーによって撮影可能となっています。

2D画像の撮影にはレーザー光のみが使用され、検査時にワークへ機器が接触することはありません。そのため繊細な素材であってもワークに傷を付けることがなく、品質不良といったリスクを防ぐことが可能です。また、精密なレーザー撮影によって細かな傷や凹凸なども短時間かつ適切に検出し、複雑な形状のワークにも柔軟に対応できることがポイントです。

bitScanLP-3000では操作システムとして専用アプリケーションが用意されており、検査の設定や撮像出力といった一連の操作も直感的に行うことができます。導入から実用までの時間を短縮できる上、専用治具やPLCと併用することで量産検査や自動検査といった生産ラインにも組み込めることは重要です。
また、クライアントのニーズに合わせたカスタマイズも可能です。

ワークに加工されたネジ穴の内部をレーザースキャンによって撮影し、ネジ山の凹凸レベルや精密度などを瞬間的に検査することができます。また環境光の影響を受けづらく、影による品質の乱れについても対処されています。

非貫通の穴の内部についても高出力レーザー光が適切に照らし、360度の内壁撮影を速やかに行うことが可能です。また内部が複雑な形状になっているワークに関しても反射光の明度変化を解析して視覚的に表示します。

ネジ穴だけでなく座ぐり穴についてもまとめて検査可能となっており、また対象ワークの形状や材質、サイズなどをあらかじめ伝えておくことで適切な利用環境の設定およびカスタマイズに対応してくれることも重要です。
