チューブ容器内面検査装置（ライオンエンジニアリング株式会社）

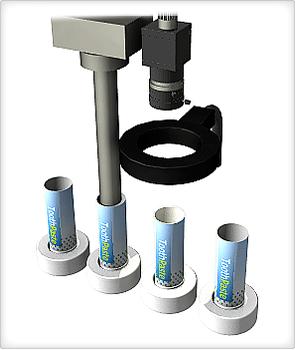

ライオンエンジニアリング株式会社の「チューブ容器内面検査装置」は、様々なチューブ容器の内面を高精度CCDカメラと特殊照明、そして同社が独自開発した画像処理システム（VISCANNER MS2500：円形スキャニングタイプ）によって撮影・分析し、異物の混入や欠陥の有無などを検査できるシステムです。

チューブ容器内面検査装置で検出可能な対象異物は様々であり、ダンボールの欠片や綿ゴミ、プラスチック片、紙片、髪の毛など多種多様な異物や異常を解析することができます。これにより、工業分野はもちろん、医薬品や化粧品、食品といった衛生管理や安全性が極めて重視されるような業界のニーズにも対応可能です。

生画像として撮影されたチューブ内の各部を2値化処理によって解析する他、エッジ抽出処理機能によって撮像の中にある異物と背景の照度差・明暗差を検出し、チューブ内の撮影環境で照度変化などが発生しても正確に対象をピックアップできることも特徴です。

チューブの内部に混入・付着しているゴミやホコリ、人毛や昆虫といった多種多様な異物をライオンエンジニアリング株式会社が自社開発した画像処理ソフトウェアを使用して検出します。またラミネートチューブやアルミチューブなどチューブの材質にも幅広く対応可能です。

検出可能な異物のサイズ下限としては「0.5mm角」が設定されており、ミリ単位だけでなくミクロン単位の微小異物についてもエッジ抽出処理機能により高精度に検出できることも重要です。

チューブ容器内面検査装置の検査処理能力・検査処理速度は、チューブの形状やサイズにもよるものの、カタログスペックとして「毎分150本」が設定されており、量産ラインなど大量のワークを高速に検査して処理しなければならない環境にも適合します。
