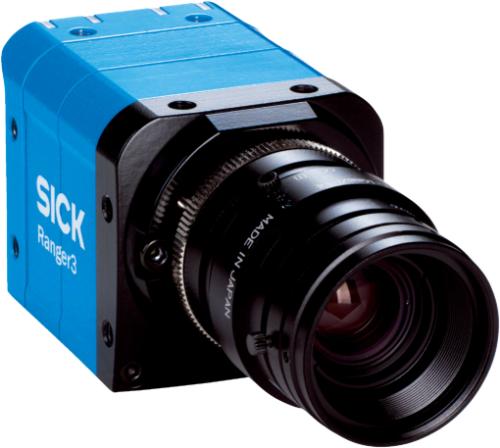

Ranger3（SICK）

Ranger3は、SICK独自のCMOSセンサに搭載された「ROCC（Rapid On-Chip Calculation）技術」により、高速かつ高精度な3D測定を実現する3Dストリーミングカメラです。
オプションの2.5 Gbit/sネットワークインタフェースを使用すれば、ROIを縮小した状態で最大69kHzという高速な3Dプロファイル取得が可能。生産ラインを流れる製品の形状・体積・位置をスピーディに測定できます。

Ranger3には特許取得済みの技術「Surface+」が同梱されており、1回の撮影で3Dデータと2Dデータを同時に取得できます。
取得したデータは同じ座標系で整列されるため、寸法や凹凸の測定と、小さなキズ・光沢不良の検出を1台のカメラで両立できます。一部のモデルでは5,120ピクセルの高分解能RGB・グレースケール画像の撮影にも対応しています。

Ranger3は対象物のコントラストや色に左右されず、実際の3D形状を検出できるのが特徴です。
感光度が高いため高出力のレーザを必要とせず、タイヤのような非常に暗い素材でも正確に点検できます。暗い面から明るい面まで信頼性の高い測定ができるため、多品種を扱うフレキシブルな生産ラインにも適しています。

高い品質管理が求められるバッテリー製造において、Ranger3はSurface+技術を活用したフィルム表面の検査に対応しています。
人の目では見えにくい小さなキズや圧痕といった欠陥のほか、わずかな指紋まで可視化できるとされています。

1枚ごとの品質保証が求められるセラミックタイルの外観検査にも対応しています。
光沢のあるタイル表面でも、小さなキズとへこみなどの凹凸欠陥をあわせて検出できるため、目視検査の負担軽減につながります。

家具や床材に使われるボードは、高速生産とエンドユーザーの要求を満たす品質の両立が求められます。
Ranger3は光沢面や塗装面でも小さなキズや圧痕を検出できるため、高速ラインでのボード表面検査に活用できます。
